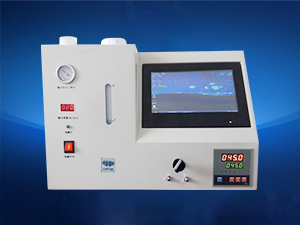

天然气热值分析仪的使用
发布时间：2019/10/16 点击量：
天然气分析仪，天然气热值调控仪，vocs检测仪.本技术方案是按照术工艺检测控制需求和供货规定进行设计和制造，并确保所供产品的质量及分析仪系统的适应性、完整性、可靠性及安全性。天然气分析仪，天然气热值调控仪，vocs检测仪.
本技术协议将作为订货合同的附件，是该合同不可分割的一部分；作为一个整体具有同样的法律效力，并与订货合同同时生效。
二、供货范围和备件
2.1工艺概况与解决方案
2.1.1工艺概况天然气分析仪，天然气热值调控仪，vocs检测仪.
通过对技术工艺的全面了解，我公司生产的气体分析系统，解决了生产中过程检测应用、过程控制、方面的重大问题。可实现在线连续测量气体的气体含量，调控生产设备的正常运行。
2.1.2解决方案
根据现场情况，采用单点测量方式，每一个配置测量点进行相应的分析，进行取样、处理、检测、控制。控制配比气中气体的热值。
2.1.3公共工程条件
2.1.3.1 电 源：交流 220V AC 50Hz 1KW；
2.1.3.2 安装现场无明显振动；
2.1.3.3 配置专用地线（接地电阻小于2Ω）；
2.1.3.4 通风良好；
2.1.4工况条件：
压力： 3.45-5MPa ；
温度： 5-45℃；
2.1.5接口要求：
防爆等级： EXdII ＣT4
防护等级：IP65
连接管径：φ6卡套
材质要求：不锈钢
2.1.6气体来源：天然气分析仪，天然气热值调控仪，vocs检测仪.
天然气/空气配比
氮气或者压缩空气：0.4-0.7MPa
2.2供货范围
2.2.1供货清单
序号 配置名称 规格型号 数量 单位 生产厂家
1 气体分析仪 KE380-EX
天然气热值测试仪 1 台
2
3 调节阀 不锈钢φ6卡套 1 套
4 分析机柜 1500*800*600（mm） 1 台 河北沧州
5 涡旋冷凝 1 套
6 开关阀 不锈钢φ6 1 套 推荐
7 切换阀 不锈钢φ6 1 套 推荐
8 过滤器 不锈钢φ6 1 套 推荐
9 管路 不锈钢φ6 1 套 推荐
10 标准气（带减压表） 铝8L 2 套 上海神开
11 取样装置 不锈钢 1 套
2.2.2.4标气配置清单
取样位 气体组份及含量 数量 体 积 压 力
分析仪标定 高纯N2 1 铝8L 10 MPa、带减压阀
90CH4余N2 1 铝8L 10 MPa、带减压阀
2.2.2.5备品备件清单
分析系统备品备件清单天然气分析仪，天然气热值调控仪，vocs检测仪.
序号 名称 规格型号 单位 数量 备注
1 尘过滤器滤芯 1μ 个 3
2 O”型圈 φ6 个 20
3 四氟管 φ6 米 5
2.3 仪表参数
2.3.1 KE380-EX 防爆气体分析仪
测量范围（Measuring range） 80-99.99%（量程任选）
分 辨 率（Resolution ratio） 0.01%
测量精度（Accuracy of measurement） ≤±2%F.S
重 复 性（Repeatability） ≤±1%F.S
稳 定 性（Stability） 零点漂移：≤±1%F.S/7d
量程漂移：≤±1%F.S/7d
响应时间（Response time） T90≤30S
预热时间（Preheating time） ≤45min
样气流量（Flow of sample gas） 1000±100mL/min
天然气分析仪，天然气热值调控仪，vocs检测仪.
三、制造标准和规范
本技术方案中涉及的所有规范、标准均为最新版本。若发现本技术说明书与以下规程规范之间有不一致之处应以较高的标准执行。
4.1依据最新企业标准
4.2企业生产许可天然气分析仪，天然气热值调控仪，vocs检测仪.
4.3相关国标标准
GB/T 11606.14分析仪器环境实验方法
GBJ 236-82 现场设备、工业管道焊接工程施工及验收规范
GBJ 232-82 电气安装工程施工及验收规范
GBJ 93-86 工业自动化仪表工程施工及验收规范
HG 20509-2000 仪表供电设计规定
HG 20510-2000 仪表供气设计规定
GB12519-90 分析仪器通用技术条件
四、系统单元介绍
系统各个测量点引入样气经过过滤、减压、冷凝后进入仪表测量。天然气分析仪，天然气热值调控仪，vocs检测仪.
该检测系统中的传感器采用进传感器，性能可靠，寿命长。信号处理系统采用高集成度的智能化单片机系统，包括模数转换、分析处理、功能输出等部分组分。天然气分析仪，天然气热值调控仪，vocs检测仪.
特点 ：
(1)检测精度高，响应速度快。
(2)管路阀件全不锈钢设计，耐腐蚀、安全可靠。
(3)在线检测天然气热值，实时显示测量结果并具有标准控制输出和4～20mA电流输出。天然气分析仪，天然气热值调控仪，vocs检测仪.
(4)人机界面采用LCD显示器，视角小，直观醒目。
(5)可定时记录气体含量值,存储数据可达3200个.。
(6)该检测系统采用多级处理的预处理系统，包括减压、稳压、稳流、过滤等。
(7)高可靠性保证系统能够准确稳定的检测样气组份。
系统主要技术参数:
（1）测量范围：80-99.99%；
（2）系统响应时间：＜50s(分析柜外取样管＜3m)；
（3）过滤精度：＜0.1µm；
（4）模拟输出：4～20mA；
（5）取样点压力：＜25MPa；
（6）电器接口：G1/2NPT；
（7）样气接口：Ø6不锈钢管（可定制）；天然气分析仪，天然气热值调控仪，vocs检测仪.
